工程地形圖測繪中等高線的繪制！

（1）等高線的概念

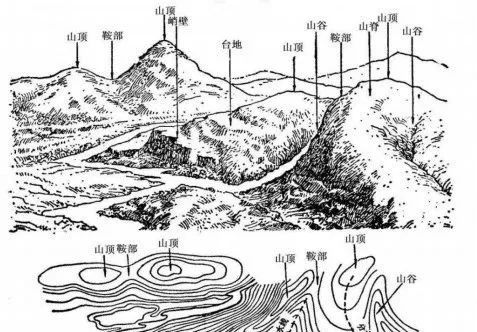

等高線是表示地貌的符號之一，它是地面上高程相等的相鄰各點相互連接而成的閉合曲線。

等高線的特性有：同一條等高線上的點，其高程相等；等高線均是閉合曲線；除在懸崖或絕壁處外，等高線在圖上不能相交或重合；等高線和山脊線、山谷線成正交；等高線的平距與坡度成反比；等高線不能在圖內中斷，但遇道路、房屋、河流等地物符號和注記可以局部中斷。

（2）等高線分類

首曲線：又叫基本等高線。是按基本等高距測繪的等高線，是表示地貌狀態的主要等高線。不標注高程注記。

計曲線：又叫加粗等高線。為了便于判讀等高線的高程，自高程起算面開始，每隔 4 條首曲線加粗描繪的等高線。一般在適當位置斷開注記高程，字頭朝向上坡方向。

間曲線：又叫半距等高線。當首曲線不能顯示某些局部地貌時，按二分之一等高距描繪的等高線。在局部地區使用，可不閉合，但應對稱。

助曲線：又叫輔助等高線。是按四分之一等高距描繪的細短虛線，用以顯示間曲線仍不能顯示的某段微型地貌。

高程注記點的分布

圖上高程注記點應分布均勻，丘陵地區高程注記點間距宜符合下表規定，平坦及地形簡單地區可放寬至 1.5 倍，地貌變化較大的丘陵地、山地與高山地應適當加密。地面傾斜變換處，應注記高程注記點。當基本等高距為 0.5m 時，高程注記點應精確至 0.01m；當基本等高距大于 0.5m 時，應精確至 0.1m。

測區劃分及分工組織

① 外業數字測圖一般以所測區域（測區）為單位統一組織作業和組織數據。當測區較大或有條件時，可在測區內按自然帶狀地物（如街道線、河沿線等）為邊界線構成分區界線，分成若干相對獨立的分區。

② 各分區的數據組織、數據處理和作業應相對獨立，分區內及各分區之間在數據采集和處理時不應存在矛盾，避免造成數據重疊或漏測。

③ 當有地物跨越不同分區時，該地物應完整的在某一分區內采集完成。
