掃海測量

機械式掃海法

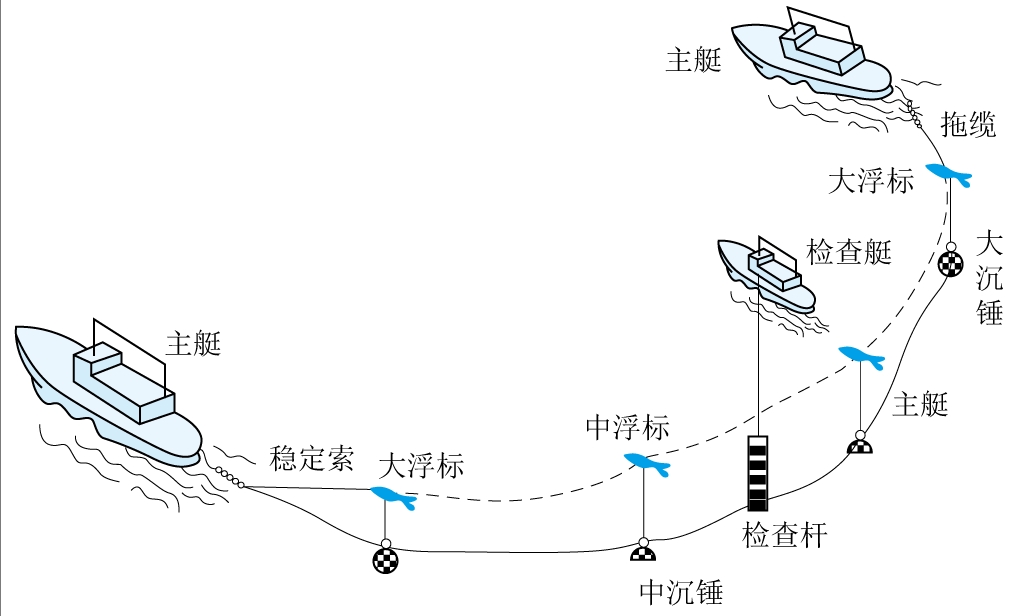

機械式掃海是早期使用的掃海方法，適用于港灣、江河、湖泊等水深較淺及風浪較小的海區。掃海具分硬式和軟式兩類。硬式掃海具由纜索、鋼軌或硬質金屬桿、連接卸扣等設備組成。當測量船拖曳硬式掃海具，沿某一預定深度前進，能順利通過時說明該深度艦船能安全航行。軟式掃海具由底索、深度索、穩定索、拖索、魚形浮、圓形浮、滾動錘、沉錘和連接卸扣等組成。由兩艘船共同拖曳一套掃海具，其底索兩端大沉錘之間)所掃過的面積稱為掃海趟。當?shù)姿鞅徽系K物掛住時，由測量船及時測定其位置、最淺深度和范圍，必要時由潛水員下水探摸。為避免漏測，掃海趟之間要有重疊。

多換能器測深掃海法

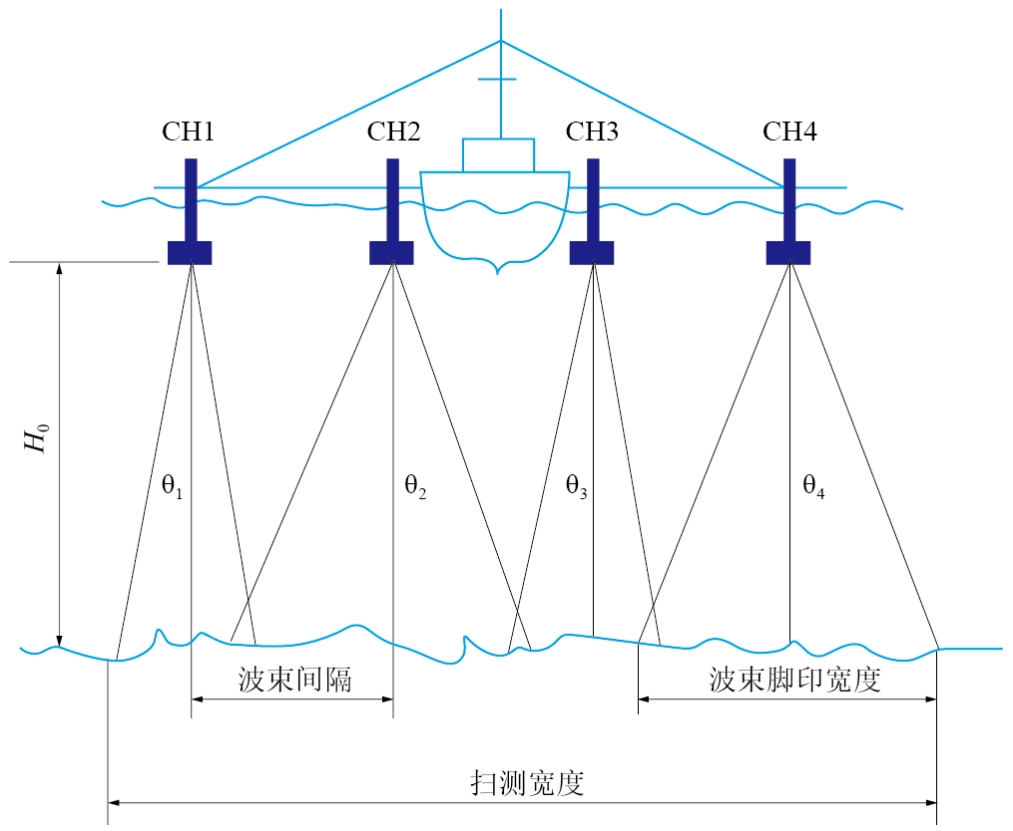

多換能器測深掃海法的實質是在淺海地區采用多個換能器共同測深(見圖2) 。根據水深H的大小以及各換能器波束角確定波束之間的間隔，測線之間若無覆蓋遺漏，則整個測區可達到全覆蓋測深的效果，以此查明測區是否存在航行障礙物。在此掃海方法中，多個臂展換能器的個數有限，因此，多換能器測深掃海法的效率不高，特別隨著水深的增加多換能器相對單波束的覆蓋比率迅速下降，而變得沒有意義。隨著多波束水深測量的普及，多換能器測深掃海法已不再使用。

側掃聲吶掃海法

側掃聲吶波束平面垂直于航行方向，沿航線方向束寬較窄,開角一般小于2”,以保證有較高分辨率，垂直于航線方向的束寬較寬，開角約為20°~60°，以保證一定的掃描寬度。工作時發射出的聲波投射在溫底的區域星長條形，換能器陣接收來自照射區名點的反問散射信號，經放大、處理和記錄，在記錄條紙上顯示出海底的圖像。回波信號較強的目標圖像較強，聲波照射不到的冒區圖像色調較弱，即目標陰影，根據礙航物陰影的長度可以估算目標的高度，為了解決聲吶正下方聲圖分辨率較差的問題，在掃測測線布設中要求總體覆蓋率達到120% ~ 200%，用以滿足區域內航行障礙物無遺漏掃測。由于側掃聲吶聲圖中像素的橫向位置僅是回波時間的函數，即方向不可精確確定，所以側掃聲吶掃海法中探測障礙物位置和高度的精度有限。通常在掃測到礙航物后，需要進行加密水深測量，以確定礙航物的精確位置和深度。

多波束掃海法

多波束測深系統采用發射、接收指向性正交的兩組換能器陣獲取一系列垂直航向分布的容波束，發射陣平行測量船龍骨方(船縱向)排列，并呈兩側對稱向正下方發射扇形脈沖聲波。接收陣沿船正橫方向排列，形成接收波束序列。接收指向性和發射指向性疊加后，形成沿測量船正橫方向，兩側對稱多達數百個的合成子波束。每發射一次聲脈沖，獲得正交與航行方向的數百個水深點?？刂七m當?shù)拇俸妥銐蚋哳l率的聲脈沖發射，就可以近乎全覆蓋水深測量的方式完成一個條帶的掃海測量T作。若條帶之間設計足夠的重疊，就可實施指定區域內的掃海測量。

海洋磁力掃海法

測量船牽引裝有海洋磁力儀傳感器的拖曳體行駛，通過測定海底地磁場強度異常來探測鐵磁性物質障礙物。根據地磁異常的變化，可判斷出障礙物的形狀、尺度和位置。為游免漏掃，在每一掃測區邊界處和儀器探測盲區須有一定寬度的重疊測量帶
